Taumelscheibe

Auch die Taumelscheibe sollte dem Original so nahe wie möglich kommen. Deshalb wurde sie als invertierte Taumelscheibe ausgeführt. Das bedeutet, dass der obere, rotierende Teil mit der Anlenkung zu den Rotorblatthaltern einen grösseren Durchmesser besitzt als der untere, feststehende Teil, der von den Servos angelenkt wird.
Diese Bauweise entspricht dem Vorbild und trägt wesentlich zum originalgetreuen Erscheinungsbild des Rotorkopfes bei.

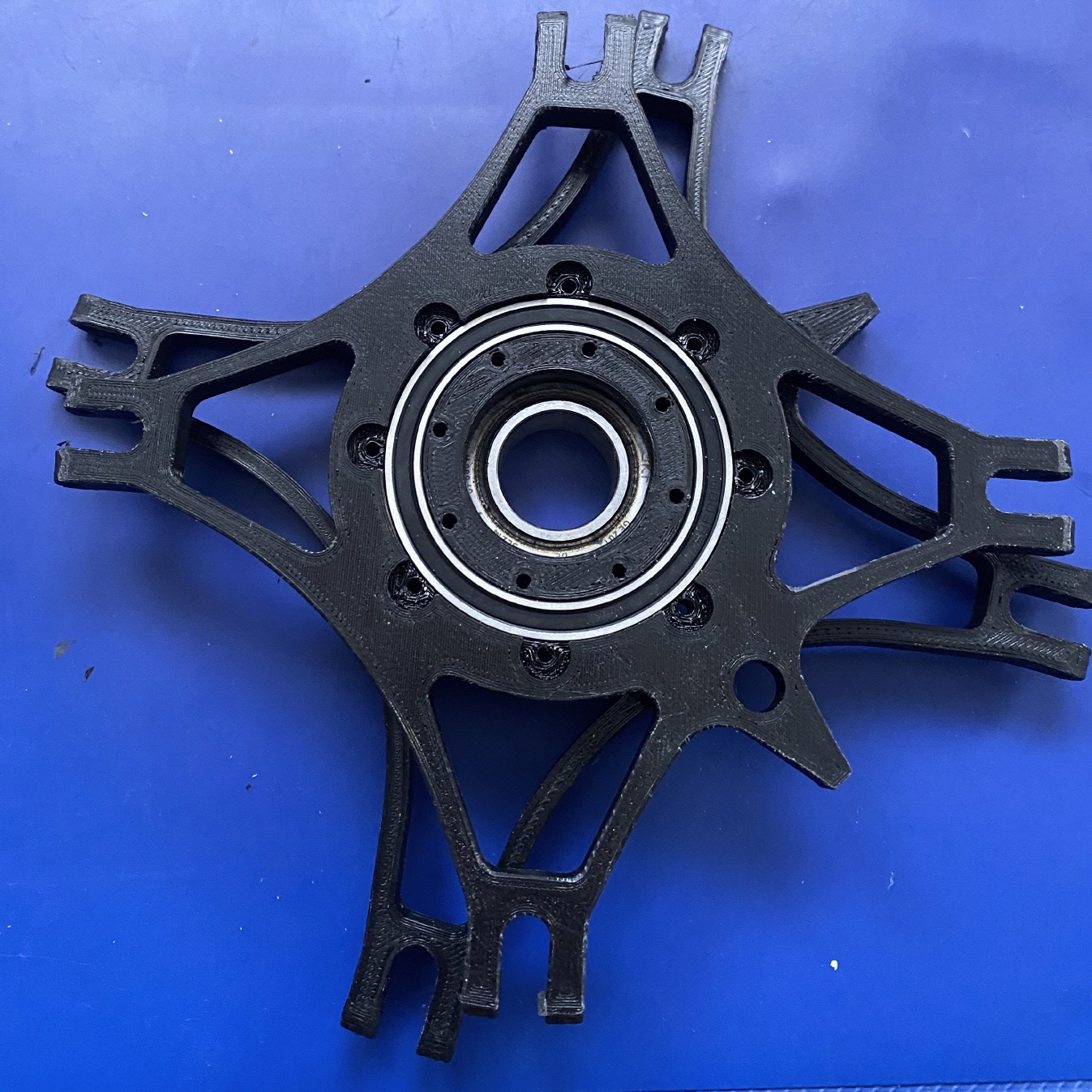

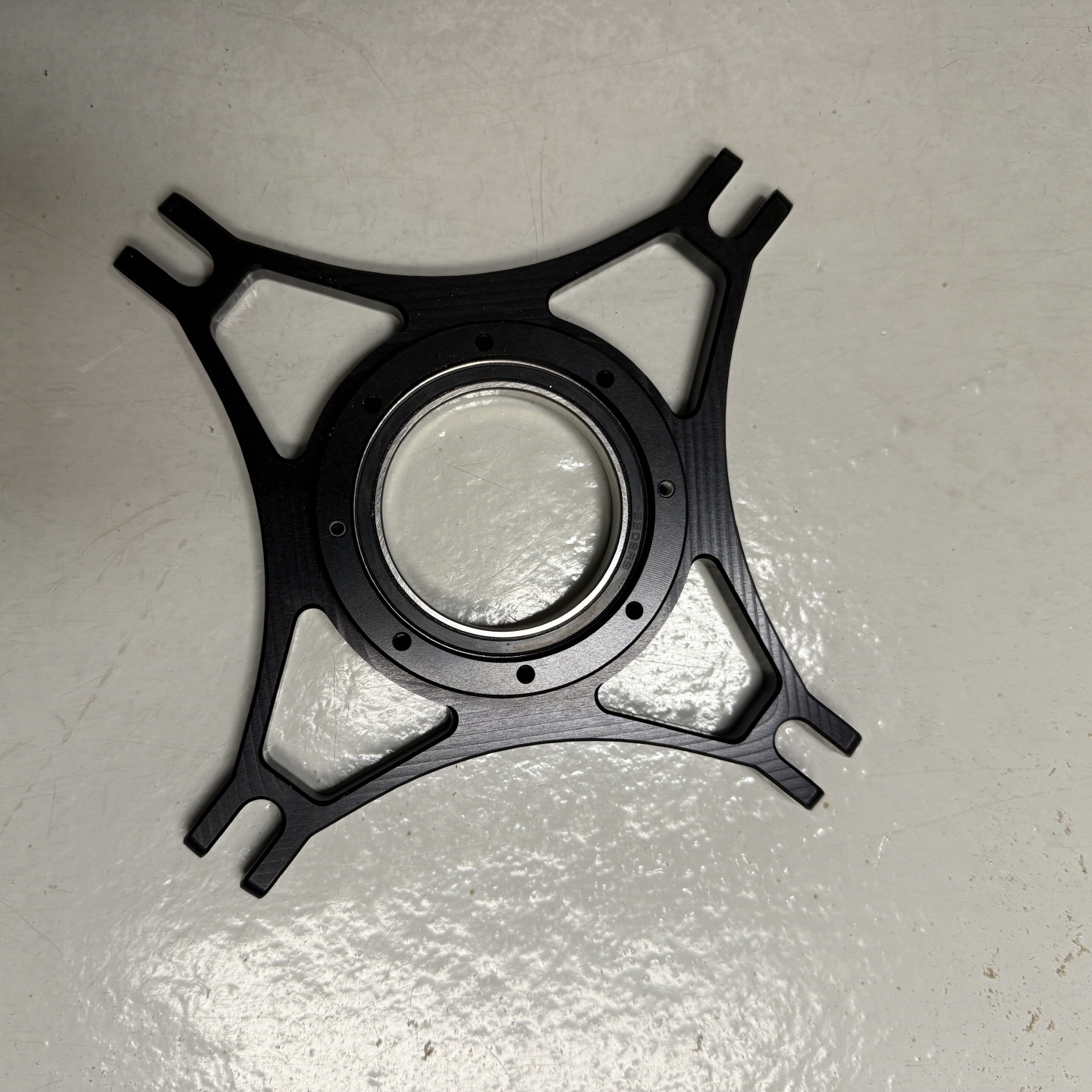

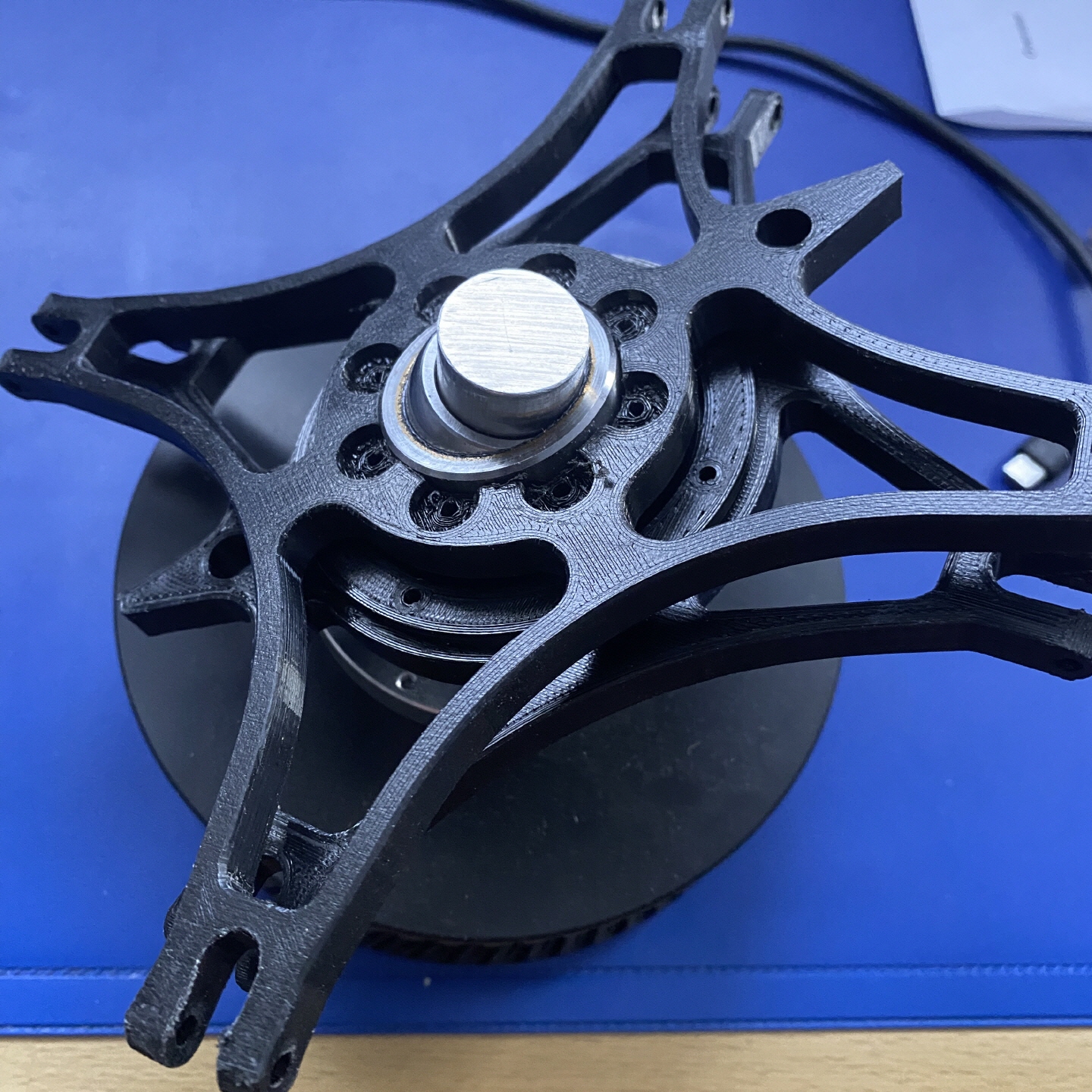

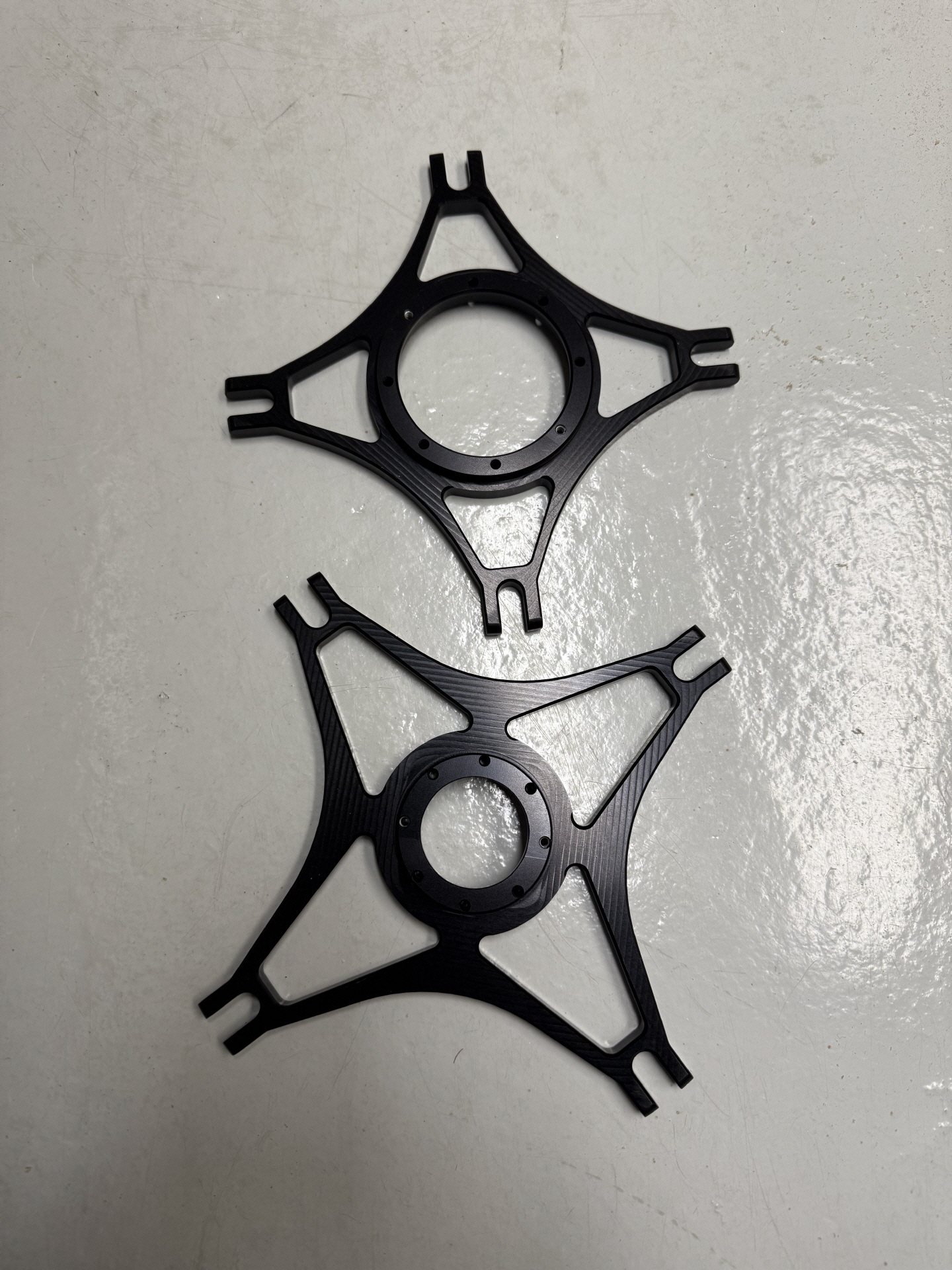

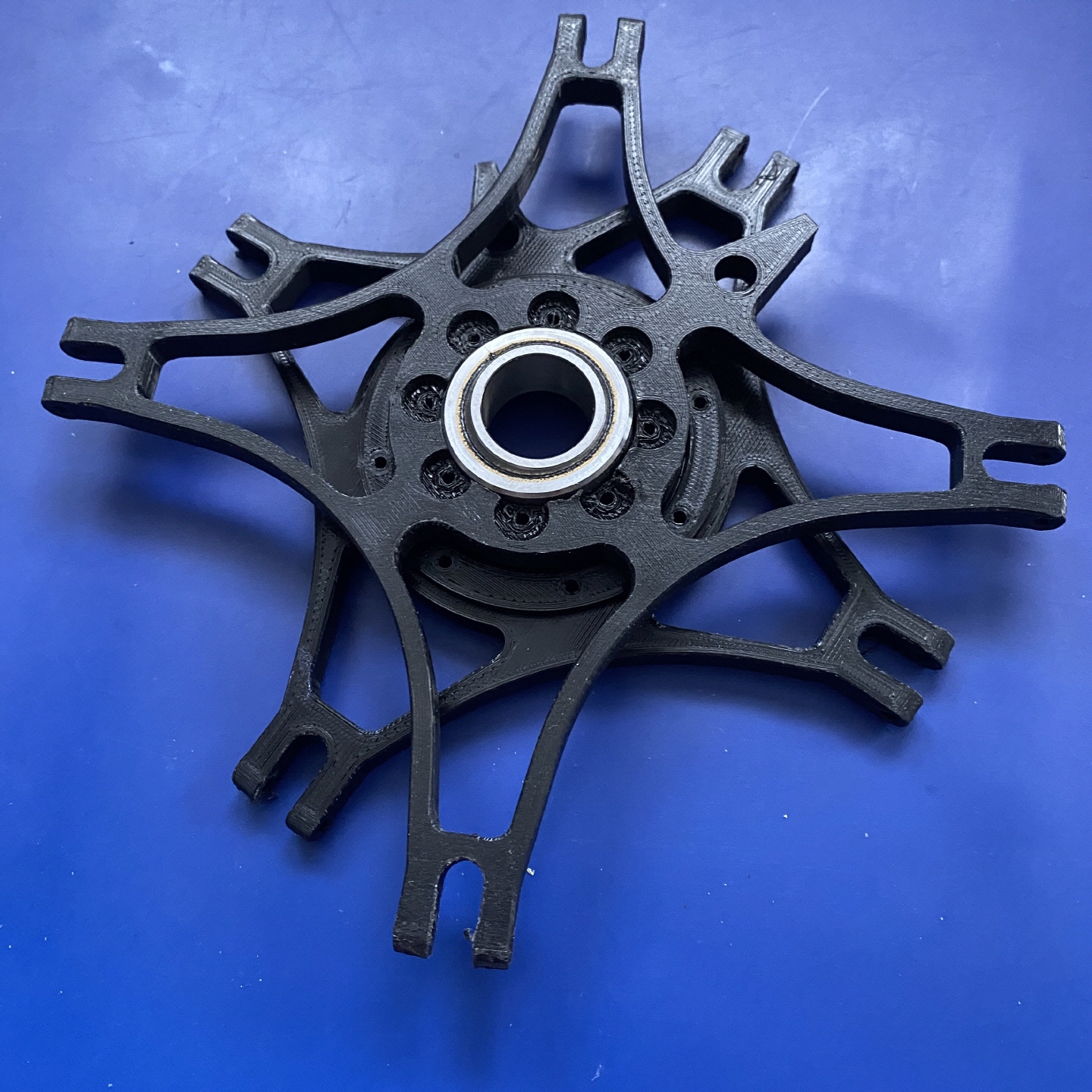

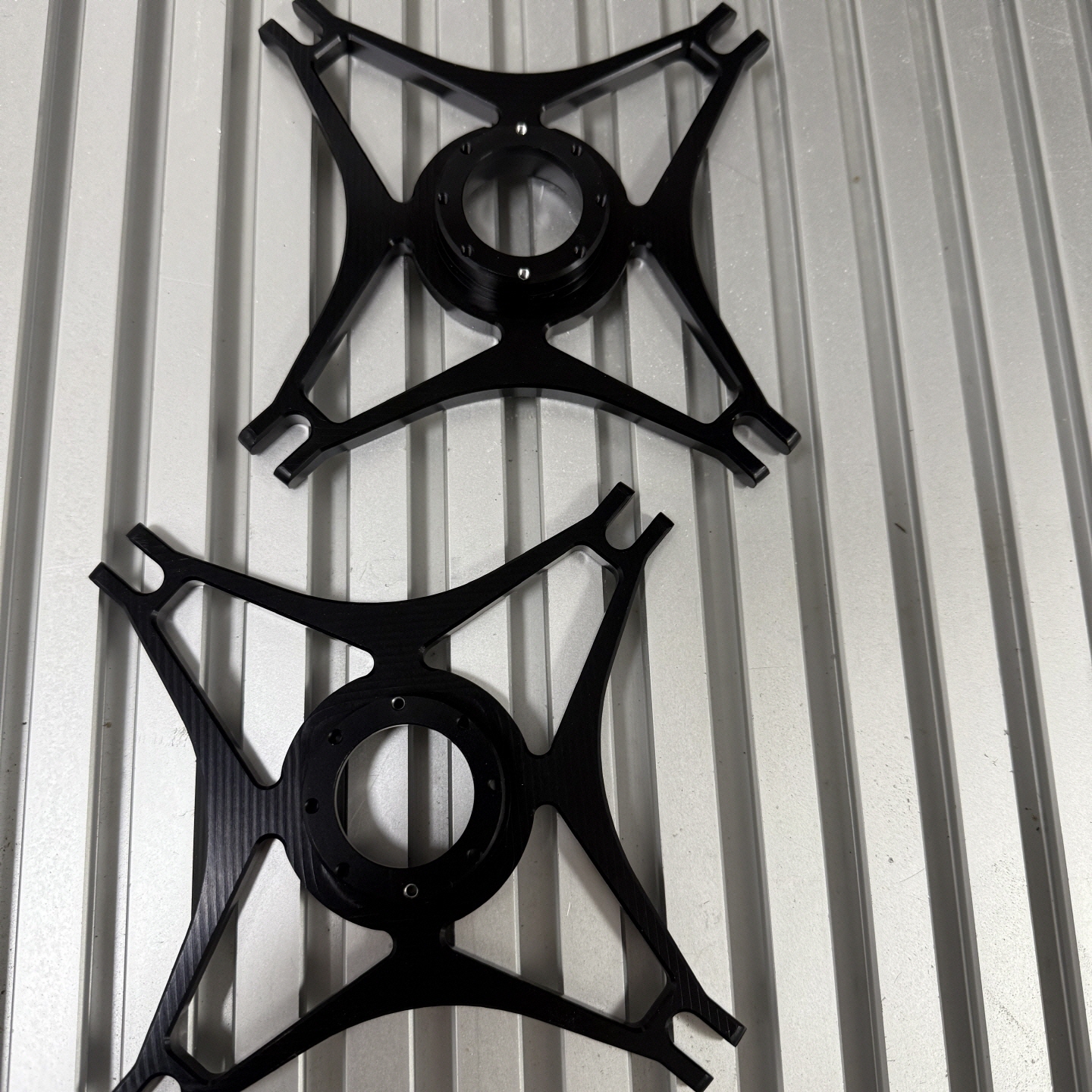

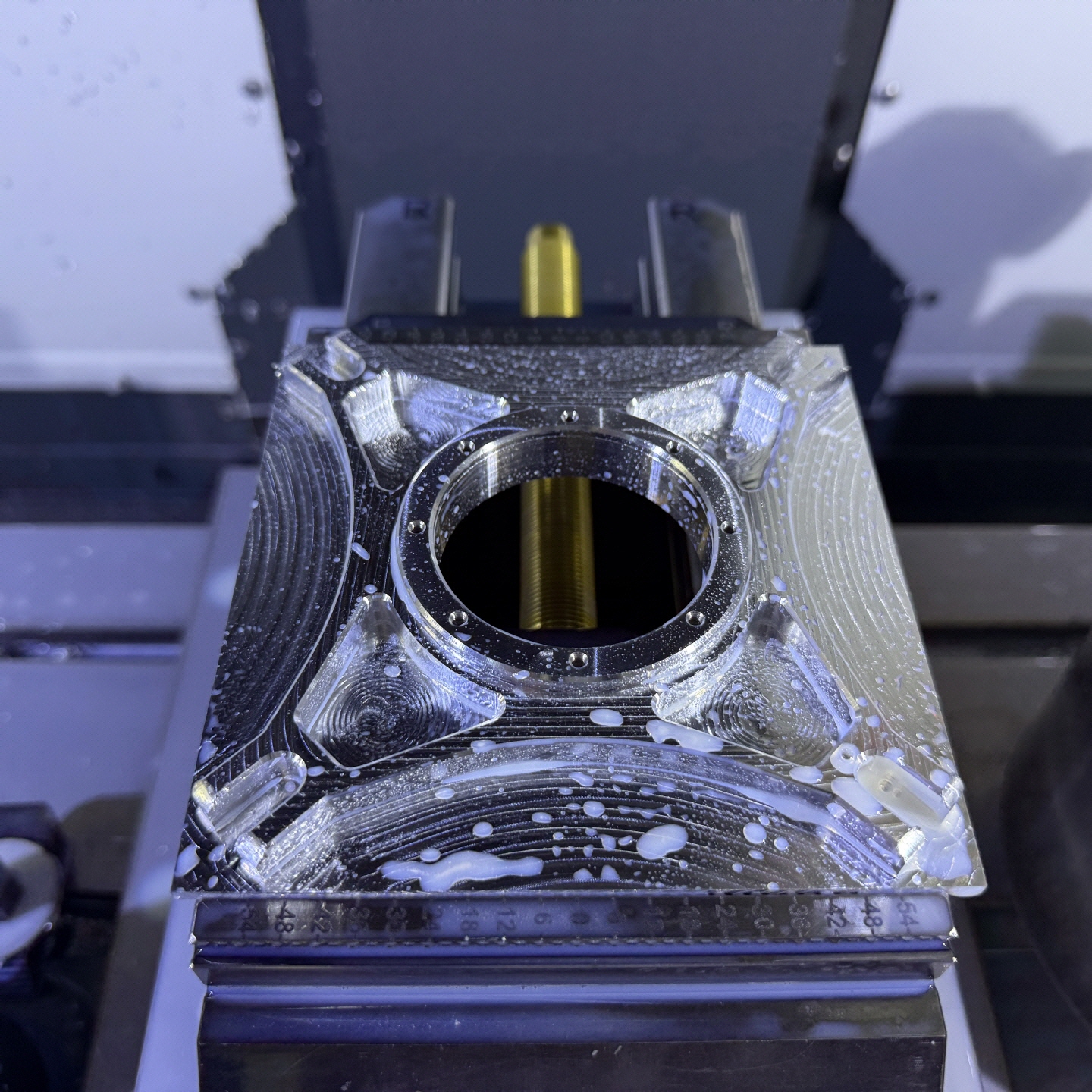

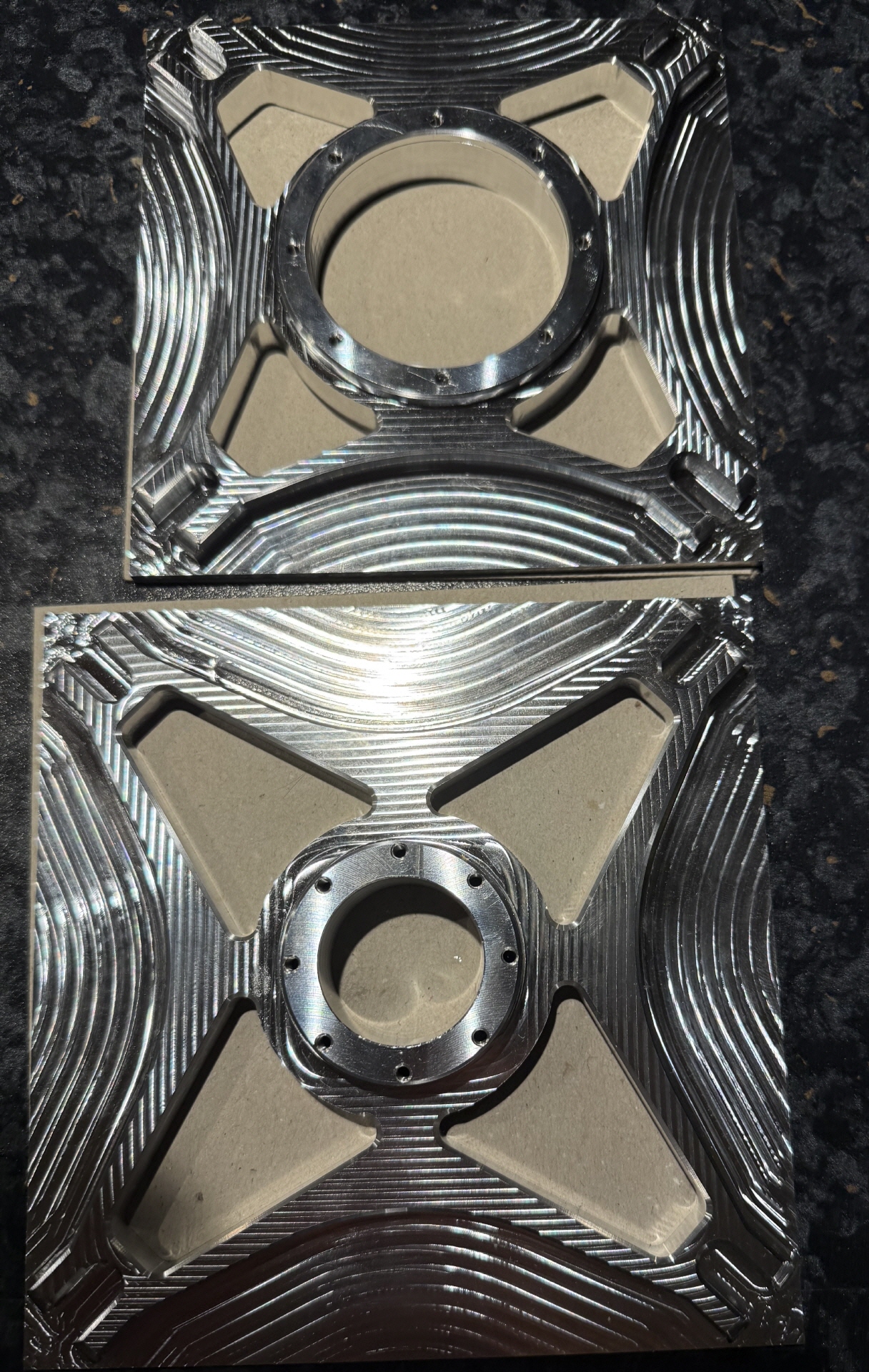

Auch hier waren zahlreiche Zeichnungen und 3D-Drucke notwendig. Dabei musste die Anlenkgeometrie immer wieder überprüft und optimiert werden, bis schliesslich alles perfekt zusammenpasste. Sämtliche Frästeile entstanden auf meiner neuen Haas DT-2 mit TRT160 5-Achs-Schwenktisch.

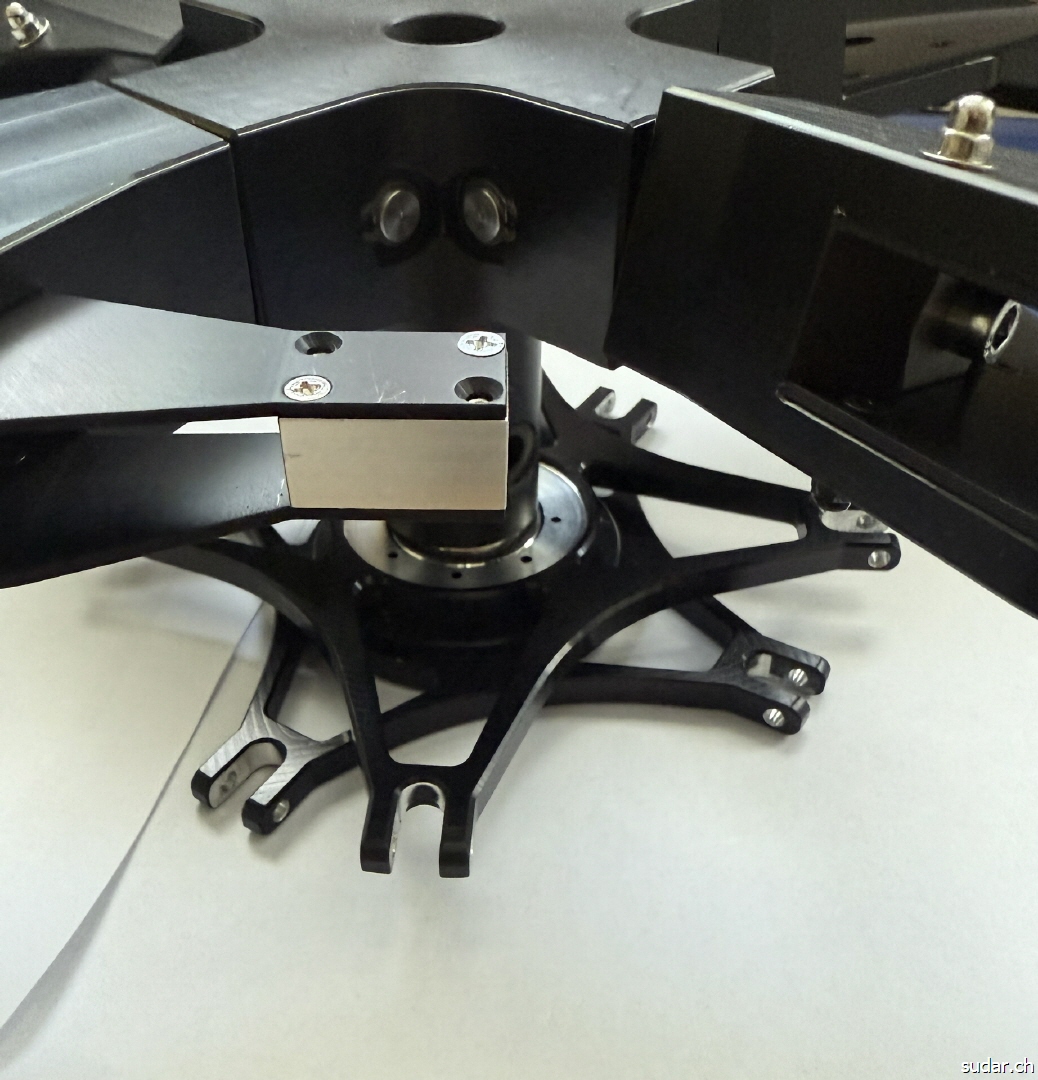

Im Verbund mit dem Hauptrotorkopf
