ECU

Eine ECU vollständig selbst zu entwickeln, war ein enorm anspruchsvolles Projekt. Von der Elektronik über die Software bis zur fertigen Steuerung wurde alles in Eigenregie umgesetzt. Ich glaube, dass nicht viele Personen ein solch komplexes Projekt komplett alleine aufgebaut und bis zu einer funktionierenden Version gebracht haben. Genau darauf bin ich auch ein bisschen stolz.

Ein besonderer Meilenstein war der erste vollständig erfolgreiche Start der Turbine mit Kalibrierung und Beschleunigung. Genau ein Jahr nach der ersten Codezeile konnte ich die ECU in die Version 1.0 überführen.

Von der Elektronik über die Hardware bis hin zur Software wurde alles selbst entwickelt und aufgebaut. Ganz ohne Unterstützung geht natürlich auch ein solch umfangreiches Projekt nicht. Vielen Dank an meine beiden Unterstützer Jasmin (für den Code Support) und Lukas (für den Elektronik Support).

Dieses Projekt eröffnet viele neue Möglichkeiten, da ich jeden Parameter selbst definieren und sofort auswerten kann. Zusätzlich stehen mir erweiterte Messwerte und Anpassungsmöglichkeiten zur Verfügung, die meinem grossen Helikopterprojekt zugutekommen werden. Die Entwicklung der Software geht natürlich weiter und wird laufend erweitert und verbessert.

Hier einige Eckwerte:

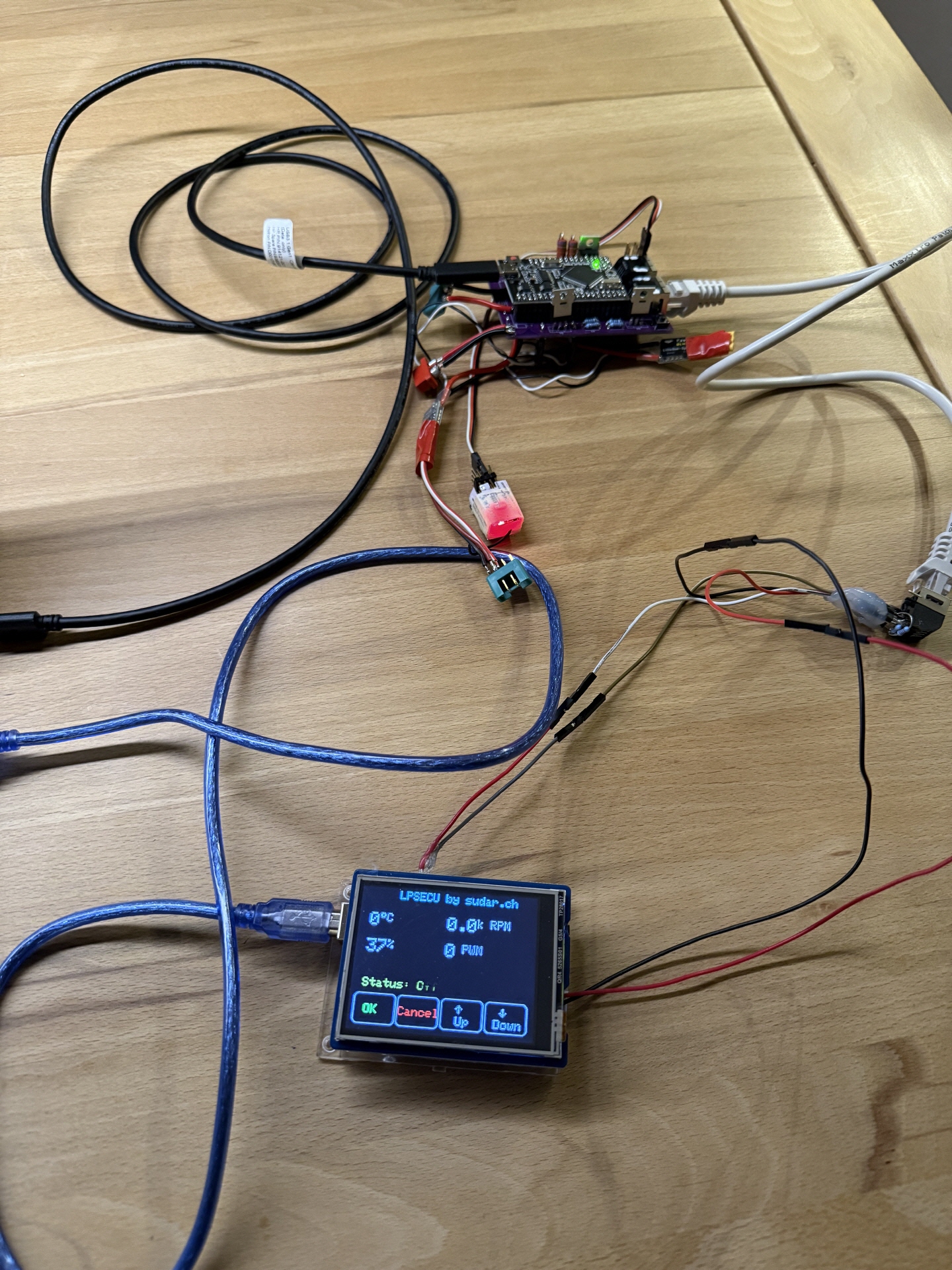

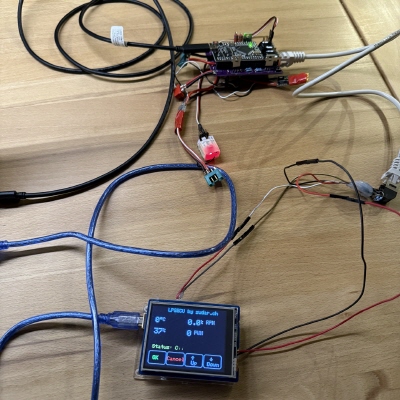

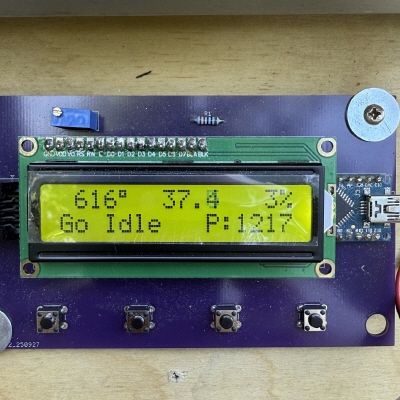

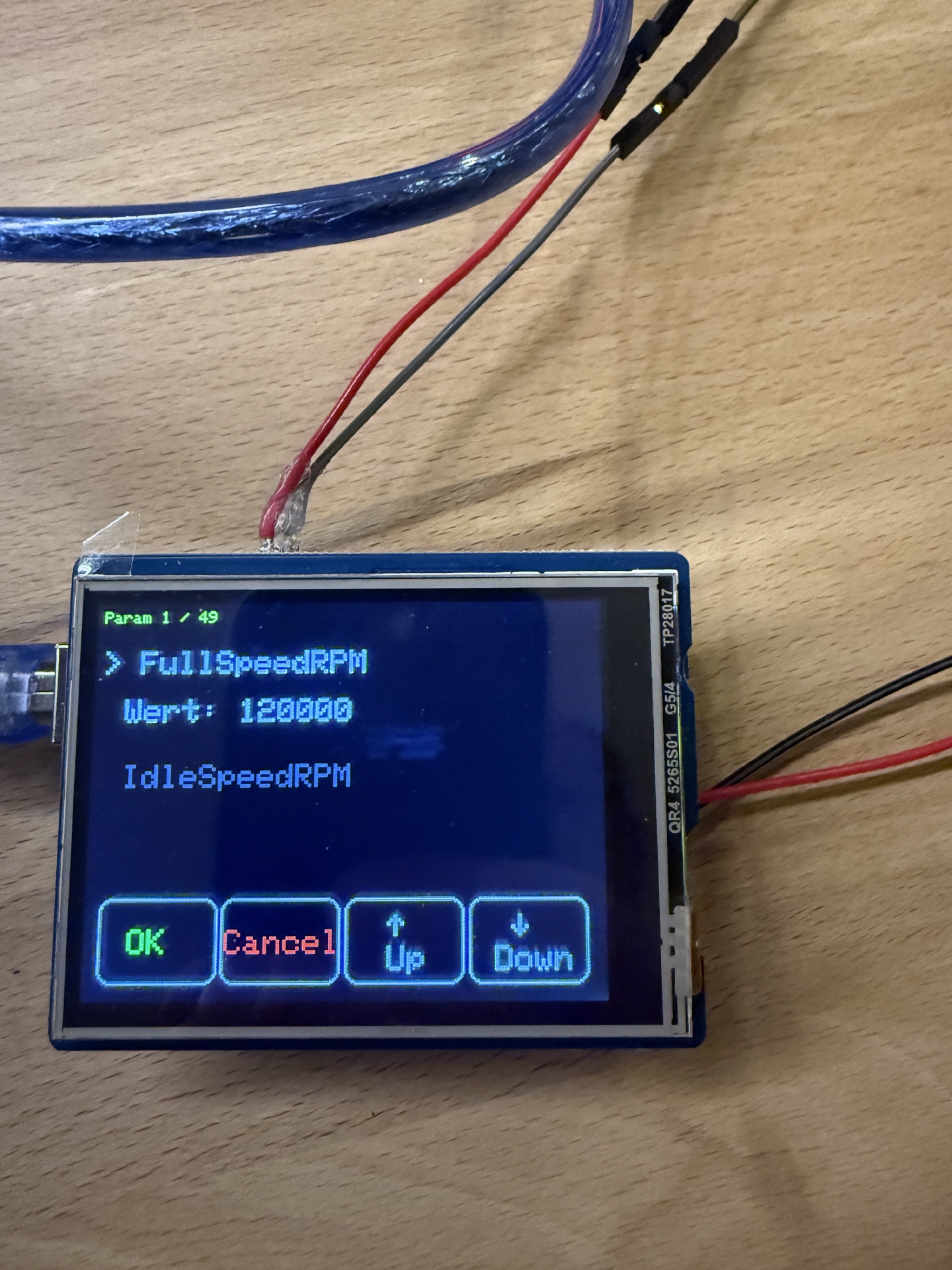

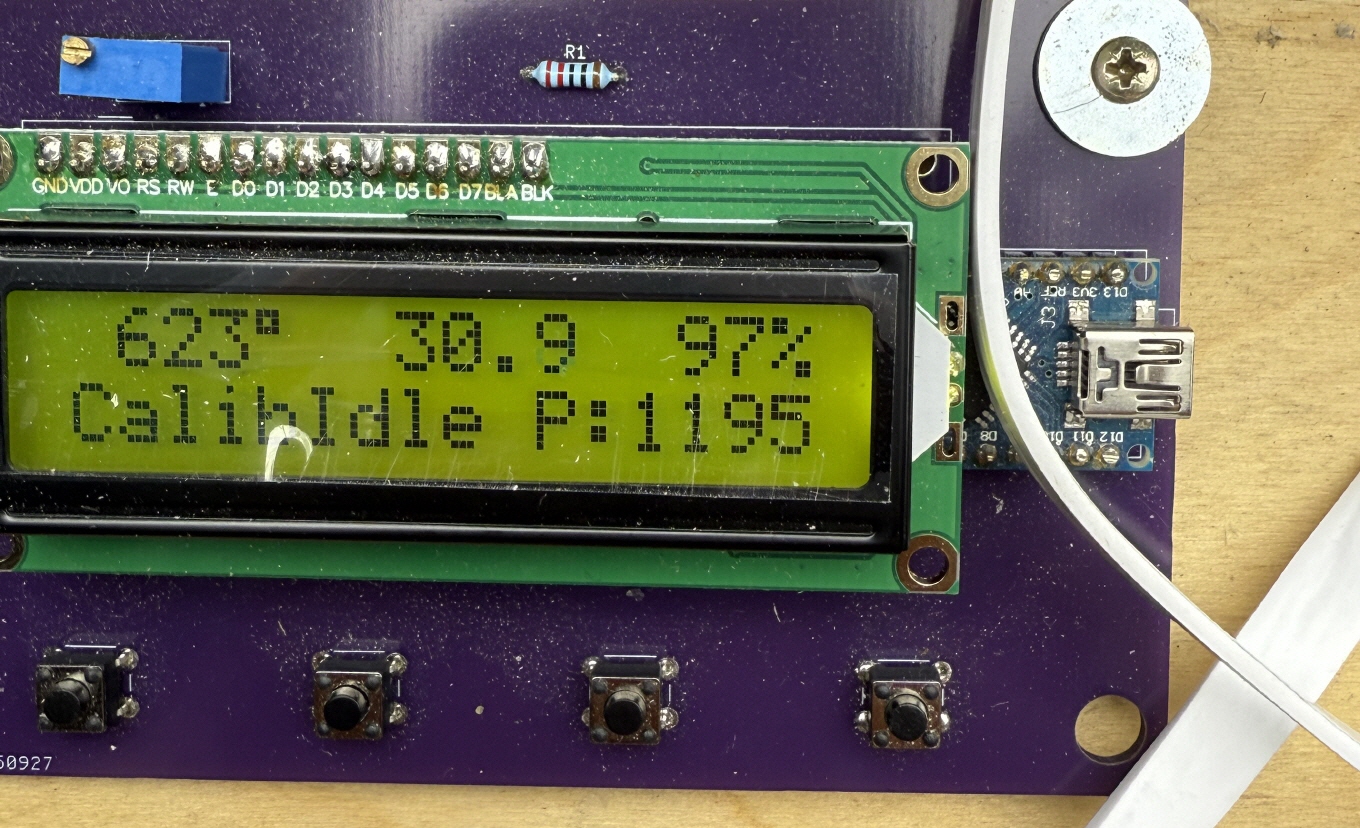

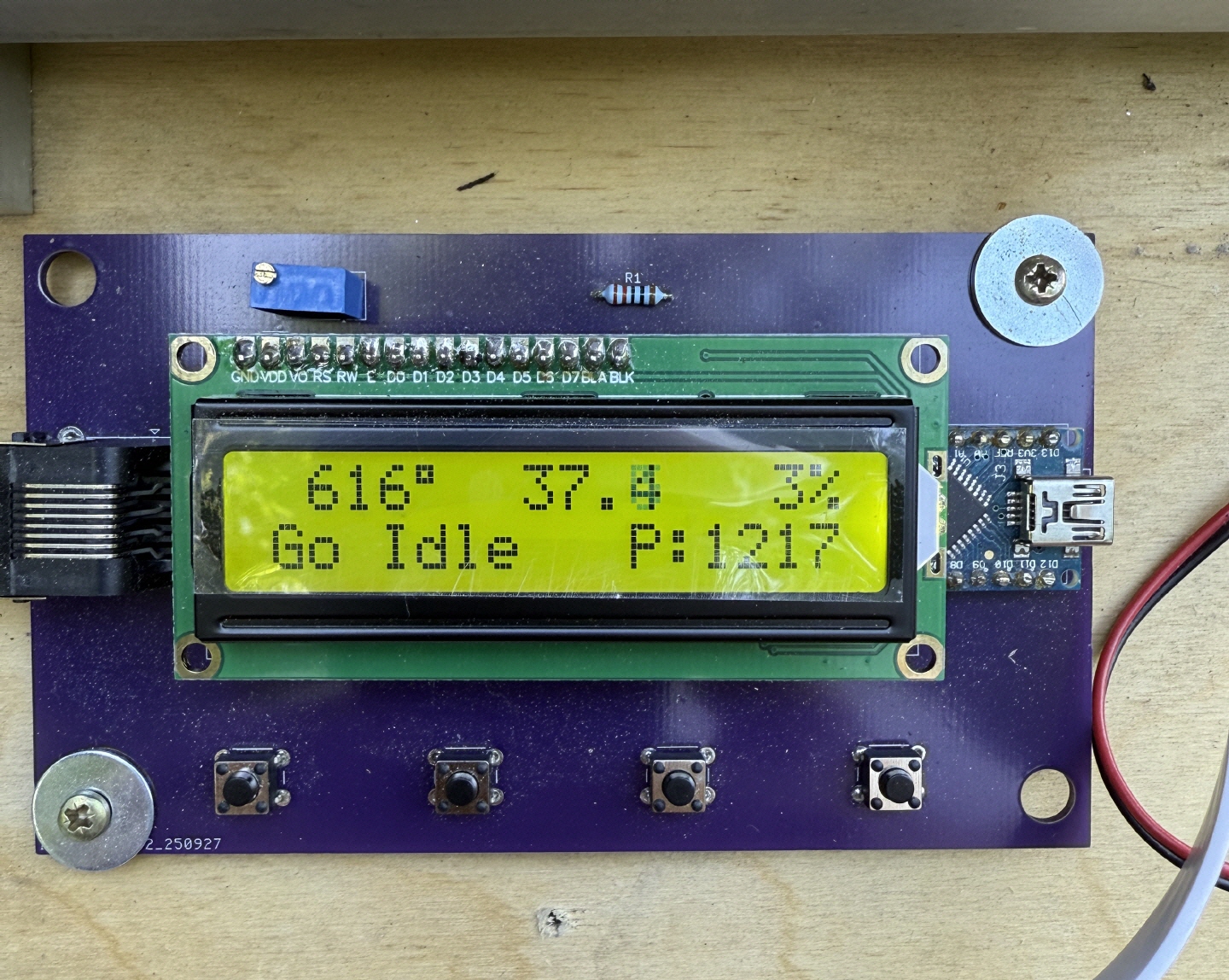

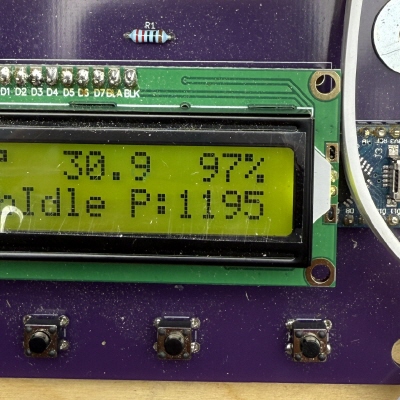

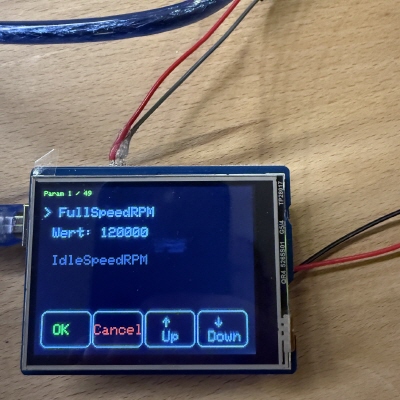

- Touchdisplay oder 16x2 Grafikdisplay mit Tasten
- Brushless Pumpe
- Brushless Startmotor
- Über 55 Einstellungen, damit jederzeit Zugriff auf jeden Parameter möglich ist
- Datenlogging auf SD-Karte
- Speicherung auf FRAM während des Betriebs

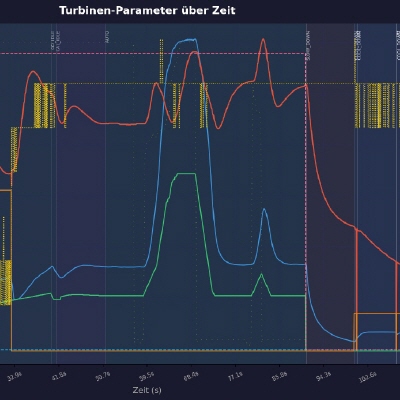

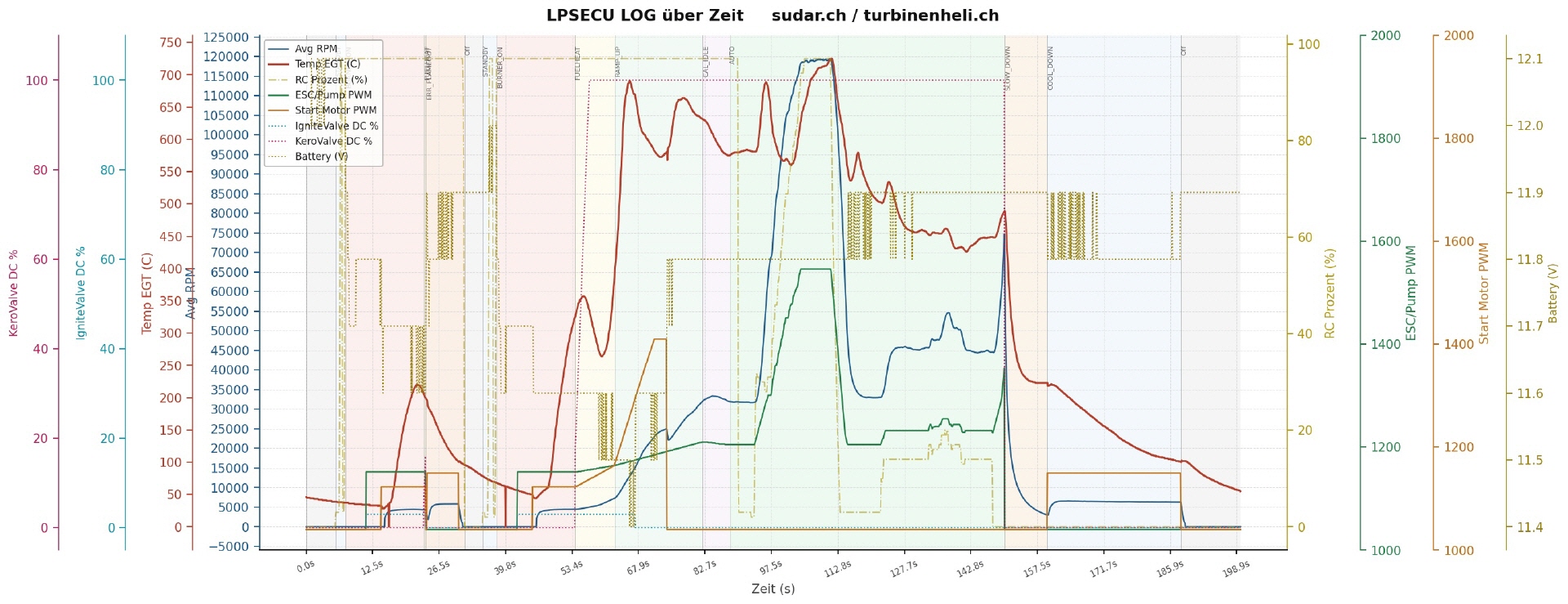

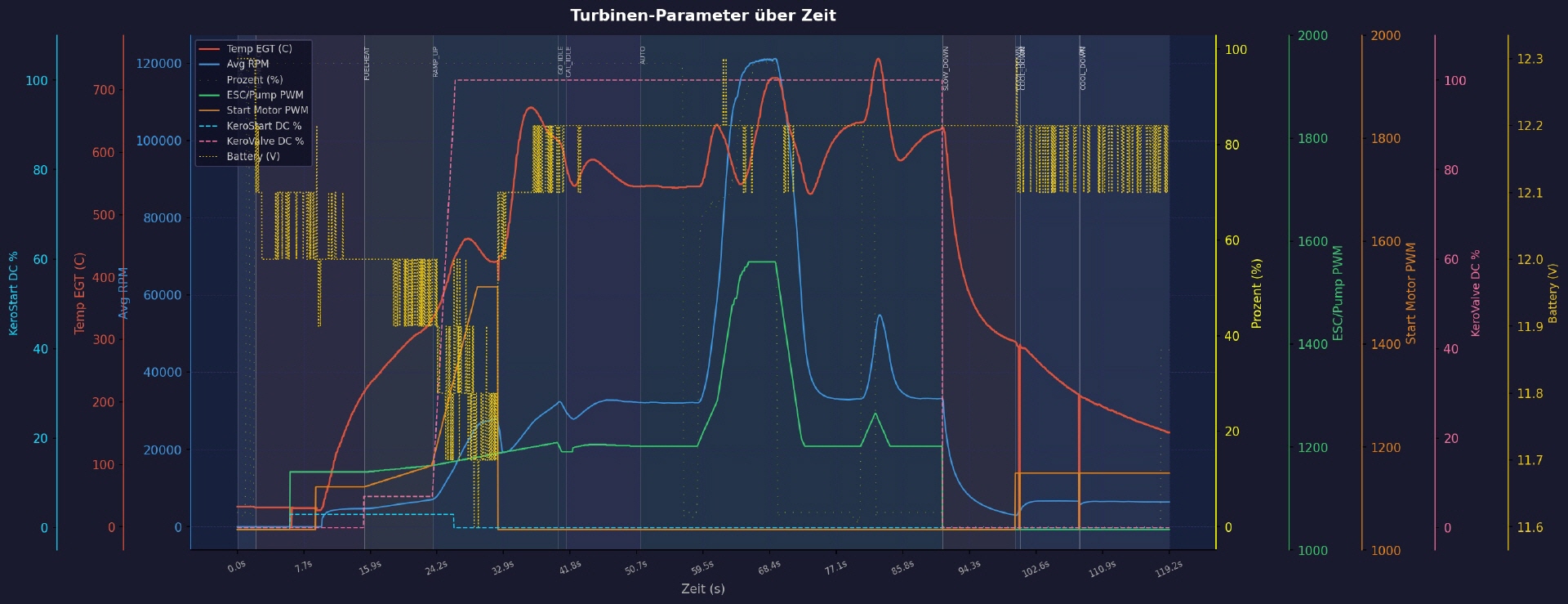

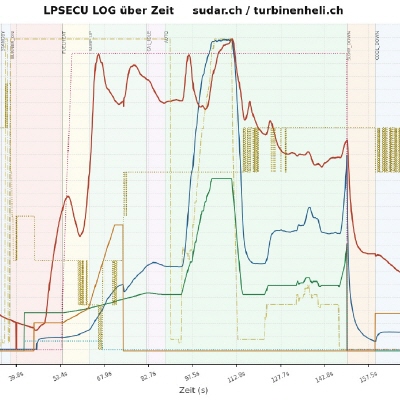

- Detaillierte Auswertung im Dark- oder White-Modus
- Jede Kurve kann im Log ein- oder ausgeblendet werden

Nachfolgend auch einen Einblick in mein: turbinen_ecu_handbuch.pdf [456 KB]

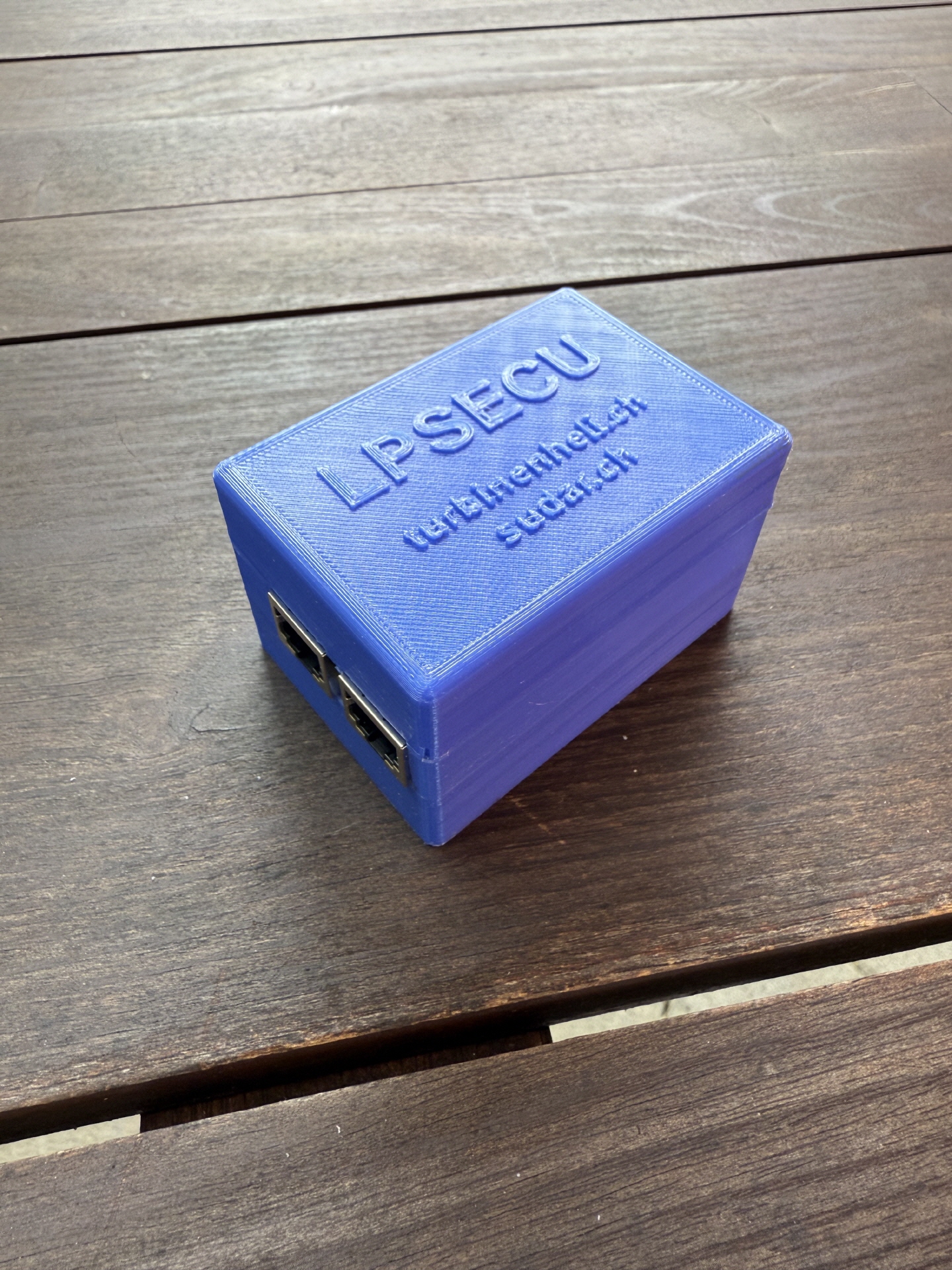

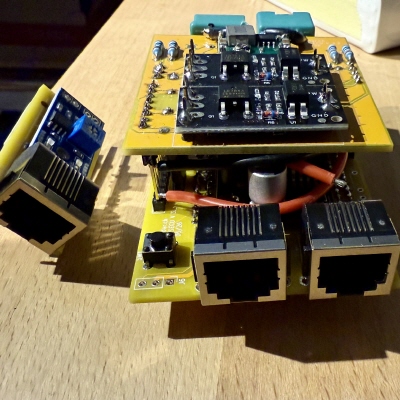

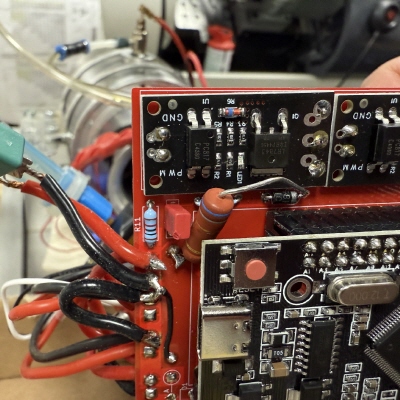

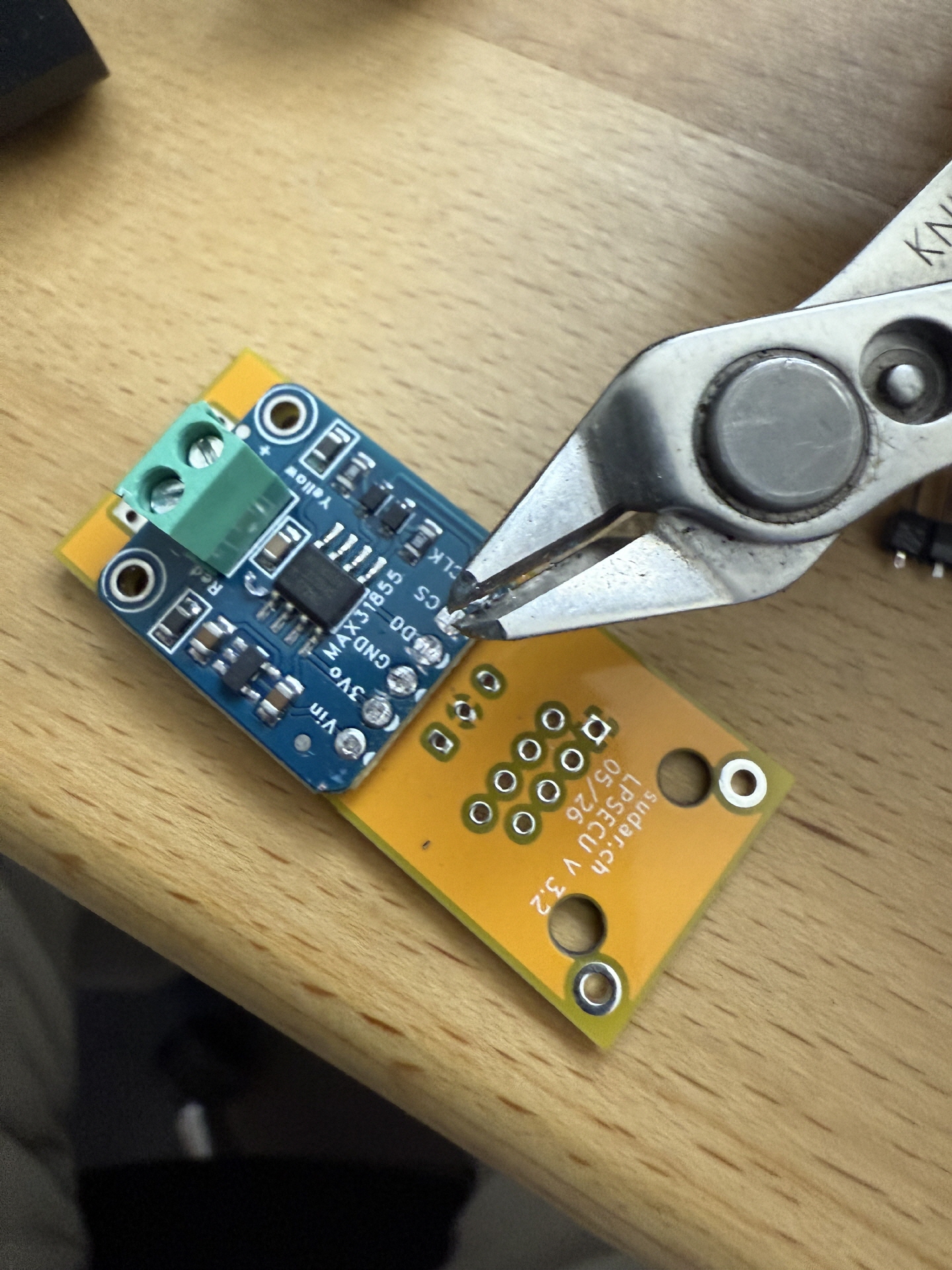

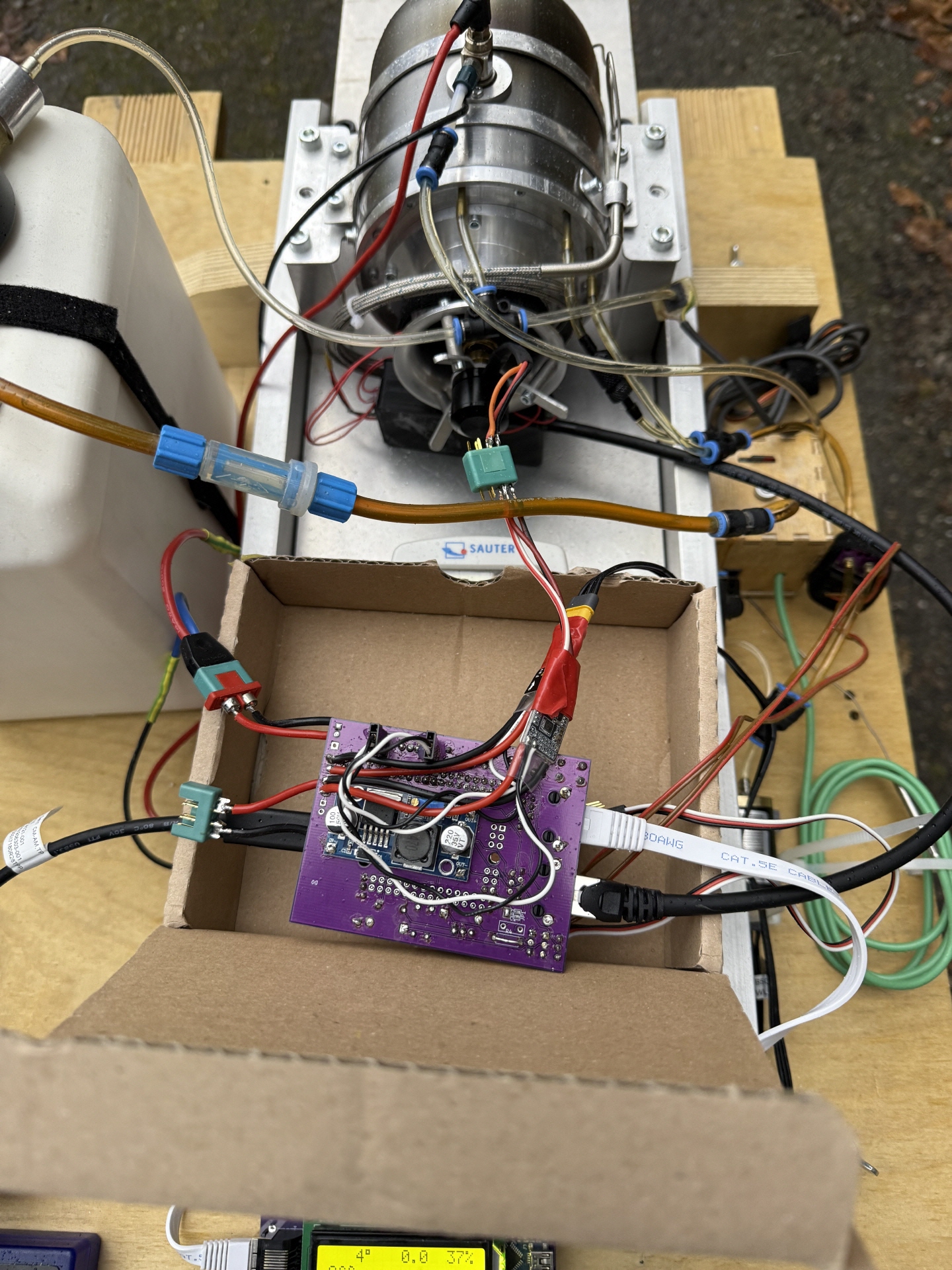

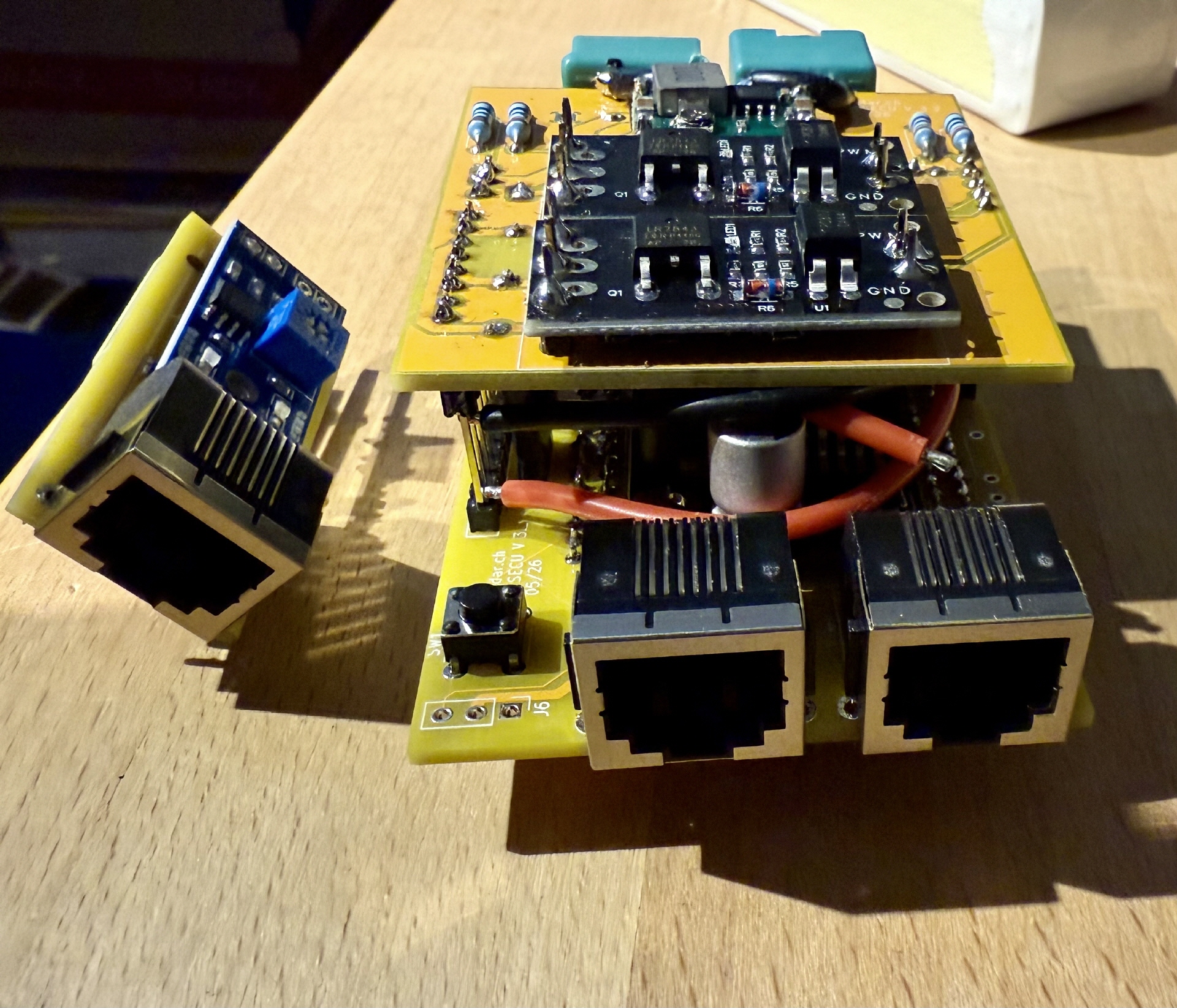

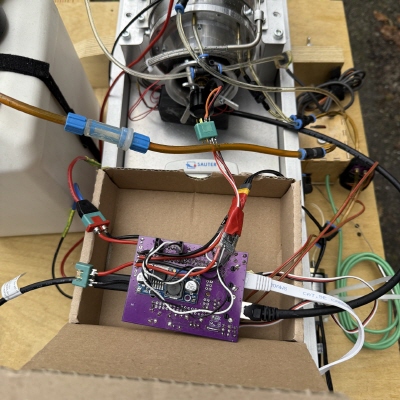

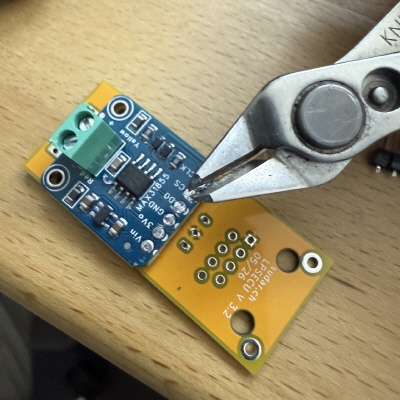

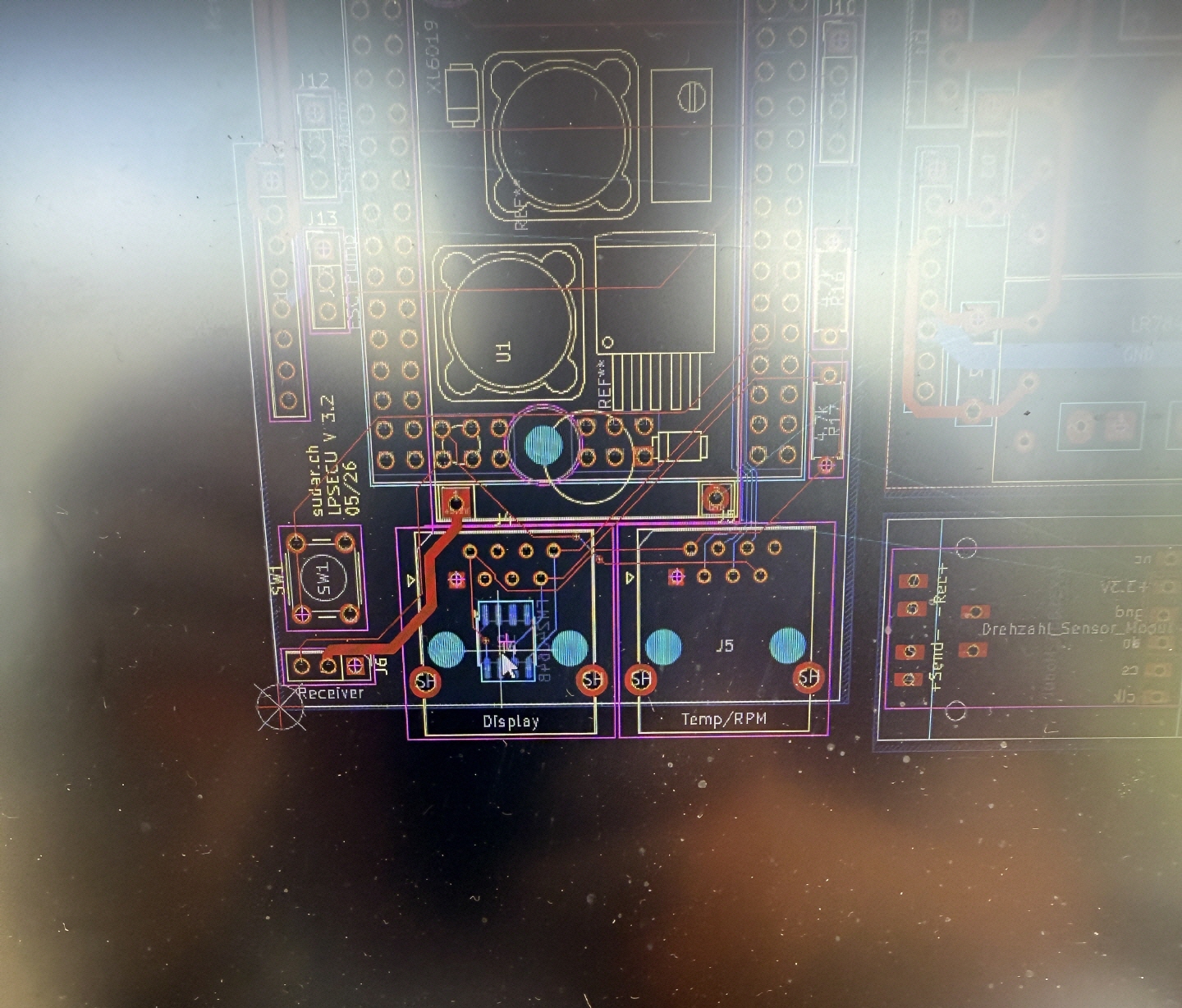

Und ein paar Bilder
